混凝土標養室養護設備
AX-TK-8智能無線溫濕度控制儀

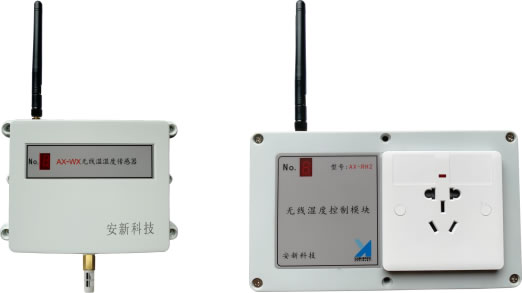

無線溫度控制模塊
一、產品介紹
控制系統基于安卓系統和物聯網開發，能夠在PC端、控制器端、手機端三端同步監控，無縫對接、升級市場上現有的溫濕度控制設備?？蓪?shí)現對實時溫濕度、設備運行狀態進行全面的監控告警，并自動采集、上傳溫濕度數據和設備運行狀態，確保對實驗溫濕度環境的精準控制。

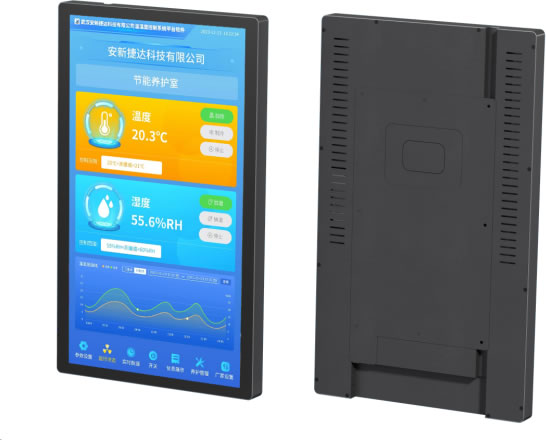

智能無線溫濕度控制儀使用鋁合金及鈑金材質設計，抗干擾，低功耗，外形緊湊，是專門針對建材實驗室環境設計研發的一款智能無線工業觸控溫濕度控制儀。搭載Android 系統，觸控靈敏，顯示高清和數據接口豐富。廣泛應用于各單位智能實驗室，智能溫濕度控制，智慧精密實驗室等有著嚴格溫濕度要求的高端自動化領域。
二、使用技術參數：
| 型號 | AX-TK-8 |
| 電源電壓 | 220V/50HZ |
| 功率 | 36W（Max） |
| 主處理器 | 四核 64 位 Cortex-A55, 1.8Ghz |
| 顯示屏 | 21.5寸彩色液晶觸摸屏 |
| 分辨率 | 1920*1080（RGB） |
| 操作系統 | Android 系統 |
| 溫度控制范圍 | 0-120℃ |
| 溫度控制精度 | 0.1℃ |
| 濕度控制范圍 | 1-99.9%RH |
| 濕度控制精度 | 3% |
| 控制方式 | 全自動無線控制 |
| 通訊頻率 | 433.4—473.0MHZ |
| 步進頻率 | 400KHZ |
| 通訊距離 | 開闊地1000米 |
| 網絡支持 | WIFI/4G/藍牙4.0 |
| 通訊協議 | MQTT,MODBUS協議 |
| 數據遠程監控 | 支持手機端和電腦端實時監控 |
| 溫濕度數據曲線 | 日溫濕度曲線/月溫濕度曲線 |
| 數據存儲 | 支持?jǐn)?shù)據自動記錄，存儲間隔可設置 |
| 數據提取和查看 | 可查看和提取任意時間段數據 |
| 應急操作 | 有記憶功能，支持自動重啟，掉線自連 |
| 可連接傳感器 | 8個 |
| 外觀尺寸 | 305*508.4*46.2mm （寬*高*厚度） |
| 顯示區域 | 268*476.5mm |
| 養護試塊管理 | 展示試件信息和養護天數，到期提醒 |
| 整機重量 | 約6.5KG |
| 安裝方式 | 壁掛支架安裝 |
三、性能特點
1、智能無線溫濕度控制儀具有21.5寸彩色液晶觸摸屏顯示操作，功能強大，智能化程度高。
2、無線信號傳輸，不受場地制約，減少?gòu)?fù)雜的室內布線。
3、全天自動控制，具備記憶功能 斷電自動重啟，通訊狀態實時顯示，可實現掉線自連。
4、可接入八通道溫濕度傳感器進行溫濕度數據監測并對采集的多通道數據進行動態邏輯運算后通過無線控制系統來控制終端溫濕度設備，溫濕度控制模式多樣，通過程控動態調整輸出功率，智能循環補償輸出，保證終端設備有效運行，控制溫濕度更精準。
5、每路傳感器均都可替補用作控制型傳感器，任意一路傳感器出現故障時，剩余通道可進行信號補償，實現信號輸出保證控制終端設備正常運行，為整體運行效果提供保障。
6、可顯示溫濕度數據記錄及溫濕度實時曲線?？蓪?duì)歷史數據進行查詢，可導出溫濕度數據記錄。
7、可通過無線溫度控制模塊自動控制市面各種類型空調和我司控溫機組實現全自動控溫。
8、可通過無線濕度控制模塊兼容自動控制各種加濕，除濕設備。
四、工作界面

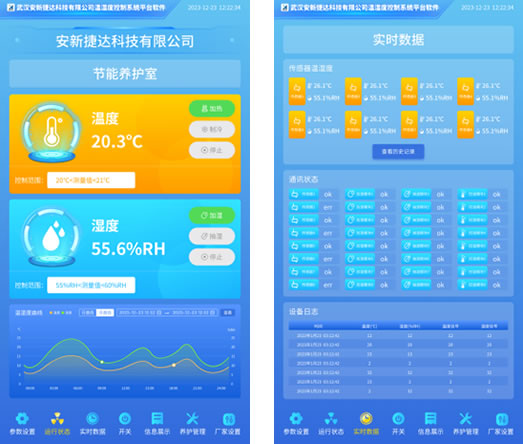

1、運行狀態、實時數據界面
運行狀態界面為主顯示界面，如圖1-1，溫濕度值為平均值，最多可同時接入8個無線傳感器。運行狀態界面有溫濕度控制范圍顯示，加熱、制冷、加濕、抽濕、和停止?fàn)顟B(tài)顯示。在實時數據界面如圖1-2可同時顯示8個溫濕度實時數據和各個通訊模塊的通訊狀態連接情況以及設備日志記錄。
2、設置界面
濕度設置分為通用和標養兩種模式，兩種模式為單選，如圖2-1。
通用模式：適用于濕度0-90%濕度范圍的設置，用于50%、60%等節能低濕實驗室的濕度設置。
標養模式：適用于混凝土標養室等高濕環境的濕度設置。

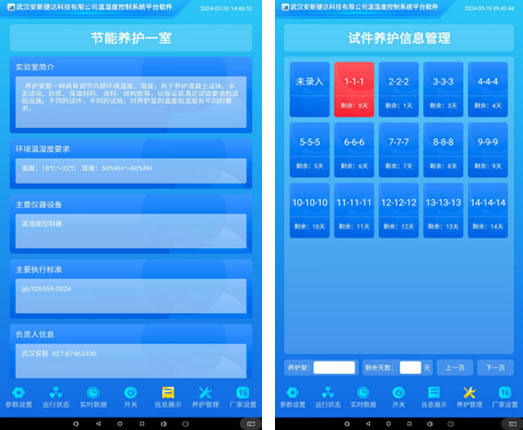

3、信息展示、養護管理界面
可展示實驗室基本信息，如圖3-1，展示實驗室基本信息和設備操作管理流程等替代紙質告示牌，信息變更可隨時修改。如圖3-2，記錄試件養護信息，到期提醒，可智能查找試件養護信息一目了然。
五、安裝說明
儀表為壁掛式安裝，220Ｖ供電，儀表附近需安裝一個五孔插座，安裝后的儀表應保持水平，天線周圍無近距離阻擋物。

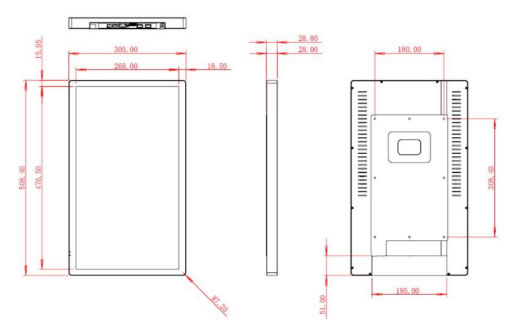

智能無線溫濕度控制儀尺寸圖：
